Градирни: устройство, тяга и типы конструкций

Градирня — инженерное сооружение для отвода избыточного тепла из оборотных систем охлаждения. Конструкция формирует контакт между тёплой водой и атмосферным воздухом, за счёт испарения часть тепла уходит в окружающую среду.

Физика охлаждения

При распыле либо разливе пленкой вода образует крупную площадь поверхности. Водяной пар насыщает поток воздуха, энтальпия паровоздушной смеси повышается, вода теряет температуру. Одновременно через корпус уходит часть капельной фазы, поэтому водооборот дополняют подпиткой.

Основные конструкции

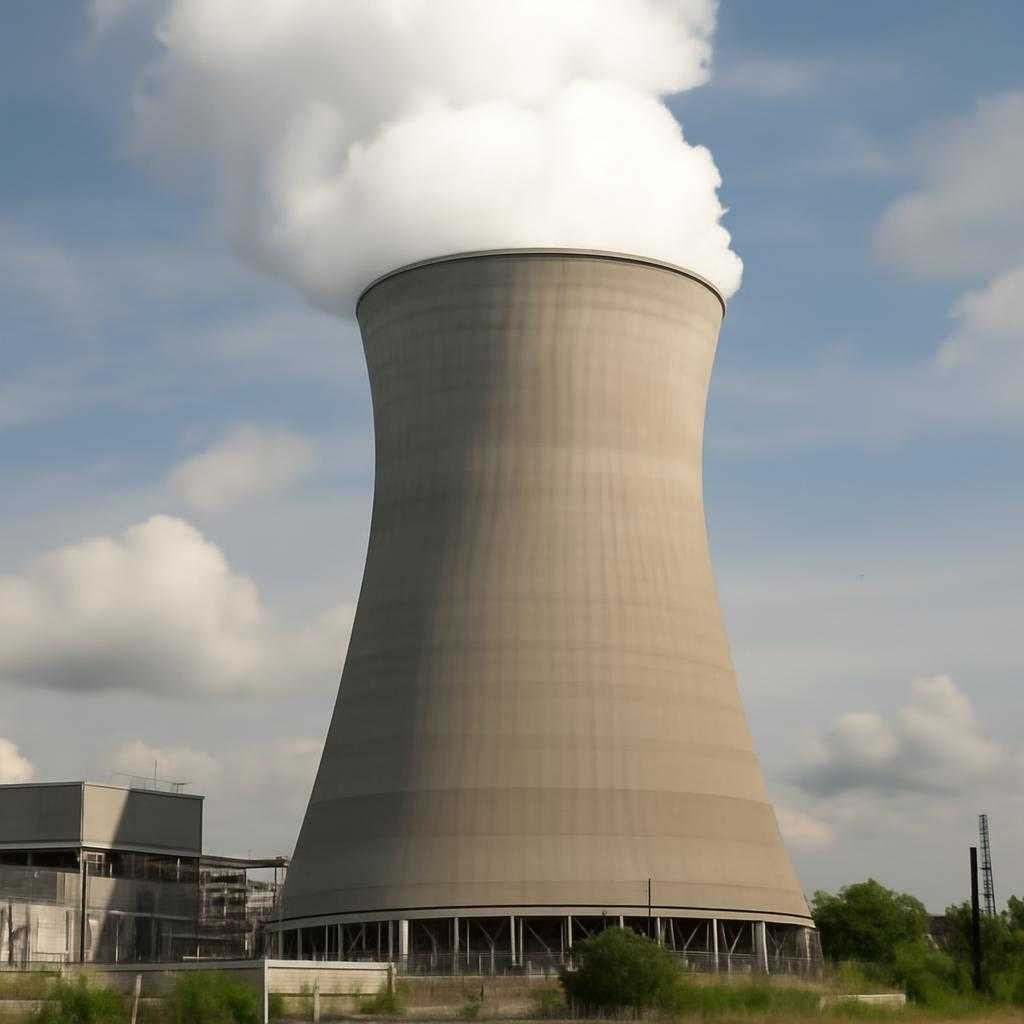

По способу создания тяги отличают атмосферные, механические и естественной тяги сооружения. Атмосферная версия опирается на движение ветра, поэтому высота обычно невелика, а производительность зависит от локального климата. Механическая тяга создаётся вентиляторами, агрегаты размещают либо на входе (forced draft) либо на выходе (induced draft). Естественная тяга формируется за счёт теплового градиента, что приводит к характерному гиперболоидному силуэту, знакомому по крупным электростанциям. Каждый тип работает в собственном диапазоне расхода воды, температурных перепадов и акустических ограничений.

Критерии выбора

При проектировании учитывают параметр воды в обратном коллекторе, климат региона, уровень минерализации, доступный энергетический ресурс, экологические нормы и возможное ограничение по высоте. Механическая схема предпочтительна при переменной нагрузке, гиперболоидная — при крупном расходе и свободной площадке. Корпуса из стеклопластика уменьшают коррозионные риски, железобетонные конструкции служат дольше при значительных габаритах. Заполнитель выполняют из деревянных рейк, плёночных паковок из ПВХ либо гофрированной стали — выбор связан с температурой, загрязнённостью воды и пожарными требованиями.

Своевременное обслуживание включает контроль балансировки вентиляторов, чистку форсунок, замену уплотнений, проверку химического режима. Корректная эксплуатация продлевает ресурс, сокращает энергопотребление и поддерживает стабильность технологического цикла.

Градирня — инженерное сооружение, обеспечивающее рассеивание тепла из оборотного водяного контура через массовый перенос влаги и контакт с атмосферным воздухом. В конструкции используются принудительная или естественная тяга, насадка, водораспределительная система и каплеулавливатели. Испарение части потока снижает температуру оборотной воды и возвращает её в технологический цикл.

Физический процесс включает конвективное и испарительное охлаждение. Часть жидкости превращается в пар, забирая скрытую теплоту, остальная жидкость отдаёт чувствительное тепло воздушному потоку. Скорость массопереноса зависит от разности энтальпий, смачиваемой площади и аэродинамического сопротивления насадки.

Типы градирен

По направлению движения потоков выделяют перекрёстные и противоточные схемы. По способу тяги различают вентиляторные, эжекционные и башенные установки с тепловым напором. Материал корпуса включает железобетон, влагостойкую древесину, волокнисто-цементные панели или композитные оболочки. Насадка бывает блочной, плёночной или капельной, каждая подбирается исходя из качества воды и требуемой поверхностной плотности теплового потока.

Тепловой расчёт

Тепловой баланс сводится к равенству: Q = Gв cв (tвх − tвых) = Gп λ + Gв cв Δtч, где Gв – масса охлаждаемой воды, cв – удельная теплоёмкость, tвх и tвых – температура до и после башни, Gп – масса испарившейся влаги, λ – удельная теплота парообразования, Δtч – снижение температуры оставшейся жидкости. Интегральный метод Холланда устанавливает связь между требуемой поверхностью контакта и логарифмической разницей энтальпий воздуха и воды. Упрощённый подход использует коэффициент теплопередачи U, измеряемый в кВт/(м²·К), получаемый из экспериментальных кривых. Оптимальная температура воды на выходе обычно расположена на 2–5 К выше теоретического предела, определяемого мокрым термометром окружающего воздуха, что связано с неоднородностью орошения.

Гидравлика и аэродинамика

Аэродинамическое сопротивление башни складывается из вкладов насадки, водораспределительной решётки, каплеулавливателя и входных жалюзи. Для вентиляторных систем давление, создаваемое пропеллером, вычисляется по формуле Δp = ξ ρ v² / 2, где ξ – суммарный коэффициент местных потерь, ρ – плотность воздуха, v – средняя скорость. Производительность вентилятора выбирается из условия массового расхода воздуха Ga = Gв cв (tвх − tвых) / (hвых − hвх), где h – энтальпия. Расчёт гидравлики водораспределения охватывает диаметр форсунок, высоту подъёма и равномерность орошения, максимальная плотность орошения D принимается 6–15 м³/(м²·ч) для плёночных насадок и 2–7 м³/(м²·ч) для капельных.

Каплеулавливатель ограничивает выброс капель за контур. Допустимая скорость дрейфа 0,002 % от циркуляционного потока достигается при глубине ловушки 300–600 мм и угле ламелей 35–45°. Для контроля шумового уровня вентиляторы оснащаются профилированными лопастями с числом оборотов до 150–250 об/мин, дополнительно используются акустические экраны.

Испарительные потери определяются выражением Gп = 0,0017 Gв (tвх − tвых), t – разница температур в °C. Дрейфовые потери берутся по паспортному коэффициенту градирни. Сумма испарения, дрейфа и продувки формирует водно-химтический баланс. Продувка поддерживает концентрационный фактор k, отношение содержания растворённых солей в оборотной воде к исходной. Для энергетических установок k лежит в диапазоне 3–7. Подпитка Gпод = Gп + Gдр + Gпр, продувка Gпр = Gп / (k − 1).

При подборе материалов учитывают агрессивность среды, температуру и требования к долговечности. Оцинкованная сталь выдерживает температуру до 70 °C, однако при pH ниже 6 срок службы сокращается. Стеклопластик устойчив к коррозии и ультрафиолету, лёгок, но содержит органическую матрицу, чувствительную к абразиву. Железобетон характеризуется высокой массовой теплоёмкостью, что стабилизирует температурный режим, однако при повторном замораживании поверхностный слой подлежит защитной обработке полиуретановым покрытием.

Несущий каркас расчётной ветровой нагрузке определяется по СП 20.13330.2016, снеговые воздействия считаются вспомогательными для закрытых вентиляторных башен, критичны для естественной тяги. Программа конечно-элементного анализа учитывает динамику вихревого возбуждения и расслоение потока за корпусом.

Совокупное энергопотребление включает вентиляторы, насосы и систему автоматизации. Удельный расход электричества Цэ = (Твен + Нас) / Пв. При производительности 5000 м3/ч значения Кэ не превышают 0,12 кВт·ч/м3. Применение спид-контроллера частотного типа снижает потребление на 15 – 25 % при пониженной температуре воздуха.

Туман, образующийся у выходного сечения, зависит от температуры точки росы. Установка сепаратора влаги или выброс нагретого влажного воздуха через дефлектор с удлинением до 5 м уменьшает видимую струю. Концентрация легионелл контролируется биоцидной обработкой с чередованием окислительных и антиокислительных реагентов, поддержанием редокс-потенциала выше 300 мВ.

Ежегодный осмотр включает проверку насадки на засорение, тестирование равномерности обрызгивания методом изолинии увлажнения, балансировку лопастей вентилятора по вибрации не выше 4,5 мм/с, контроль усилий болтового соединения крутящим моментом 250–300 Н·м. Очищенная форсунка возвращает проектную поверхность съёма тепла без дополнительного расхода энергии.

Замена плёночной насадки на блочную при работе с грязной водой увеличивает проходное сечение и снижает гидравлическое сопротивление на 30 %. Установка переменного шага лопатки преобразует вентилятор из фиксированного в регулируемый, расширяя диапазон производительности без ухудшения КПД. Для градирен с естественной тягой вводится антиобледенительная система: заслонки с герметичным шарнирным приводом дают возможность частично замкнуть поток, сдвинуть точку росы внутрь корпуса и исключить наращивание льда.

Продуманный тепломассообмен, точный расчёт расхода воздуха и воды, выбор качественной насадки и адаптивная автоматика формируют стабильную температуру оборотной воды, экономят энергию и поддерживают санитарную безопасность.
